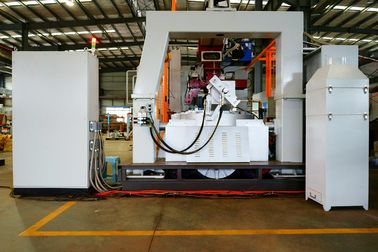

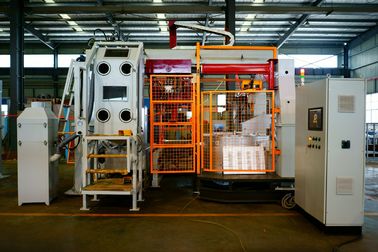

Πλήρως αυτόματη μηχανή ρίψεων κύβων πίεσης ορείχαλκου/μηχανή ρίψεων κύβων πίεσης αλουμινίου

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ

1

ΒΑΣΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ

ΕΝΑΣ ΧΕΙΡΙΣΤΗΣ

ΔΥΟ MANIPULTORS

1.1

ΕΠΑΓΩΓΗ FORNACE

ΦΟΥΡΝΟΣ ΕΠΑΓΩΓΗΣ ΚΑΝΑΛΙΩΝ

3 ΠΗΝΙΑ

3 ΠΗΝΙΑ

ΙΚΑΝΟΤΗΤΑ

1800 κλ

1800KG

ΙΚΑΝΟΤΗΤΑ ΤΗΞΗΣ

350 KG/H

520 KG/H

ΔΥΝΑΜΗ COSUMPTION

3*35 KW

2*80 KW

ΕΚΜΕΤΆΛΛΕΥΣΗ 950℃ ΔΥΝΑΜΗΣ CONSUMTION @ TEMEPRATURE

35KW

35KW

Max.Temp του φούρνου

1250℃

1250℃

1.2

ΧΕΙΡΙΣΤΗΣ

1, ΓΡΑΜΜΙΚΟ GUILDING

2, ΠΕΡΙΣΤΡΟΦΙΚΟΣ

Μέγιστη ταχύτητα του χειριστή

20 μέτρα/λεπτά.

35°/SEC.

1.3

ΥΔΡΑΥΛΙΚΟ ΣΥΝΟΛΟ

ΣΕΡΒΟ ΜΗΧΑΝΗ: 1* 7.5KW

ΣΕΡΒΟ ΜΗΧΑΝΗ: 2*7.5KW

ΠΕΤΡΕΛΑΙΟ

Γλυκόλη αιθυλενίου

CYLINDRES

Γραφίτης: σύνολα 63*100*2
Περιστροφικός: σύνολο 63*215*1
Ανύψωση: σύνολο 63*250*1
Κύβος που κλείνει: σύνολο 50*372*1
Κτύπημα: σύνολα 32*50*2

ΟΝΟΜΑΣΤΙΚΗ ΠΙΕΣΗ ΕΡΓΑΣΙΑΣ

8MPa

ΥΔΡΑΥΛΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ ΠΕΤΡΕΛΑΙΟΥ

≤52 ℃

1.4

ΜΟΝΑΔΑ ΔΙΑΝΟΜΗΣ ΝΕΡΟΎ

Δροσίζοντας νερό για τις σπείρες φούρνων, το από γραφίτη λουτρό και το υδραυλικό σύστημα

Αξία pH

　7~8.5

Πίεση νερού

3-5 φραγμός

Θερμοκρασία ύδατος

20±2 ℃

Ροή του νερού

≥15L/Min ≤80L/Min

1.5

ΜΟΝΑΔΑ ΠΙΕΣΗΣ ΑΕΡΑ

Συμπιεσμένος αέρας για τις βαλβίδες κ.λπ. καθαρισμού κύβων, pnematic βαλβίδες, καθαρισμού φούρνων, ρίψης και ασφάλειας.

Πίεση συμπιεσμένου αέρα

0.6Mpa

Κατανάλωση συμπιεσμένου αέρα

15㎥ το /H

1.6

ΜΟΝΑΔΑ ΚΙΝΗΣΗΣ

ΣΕΡΒΟ ΜΗΧΑΝΗ:

1* 7.5KW

1.7

ΚΑΛΥΨΗ ΦΟΥΡΝΩΝ

1 ΦΛΑΝΤΖΑ ΣΩΛΗΝΩΝ ΜΕΤΩΠΩΝ

2 ΣΩΛΗΝΕΣ ΠΡΟΣΤΑΣΙΑΣ ΓΙΑ ΤΑ ΘΕΡΜΟΗΛΕΚΤΡΙΚΑ ΖΕΎΓΗ

1 ΣΩΛΗΝΑΣ ΜΕΤΩΠΩΝ

1 ΚΕΡΑΜΙΚΗ ΣΦΡΑΓΙΣΗ

1 ΧΡΕΩΝΟΝΤΑΣ ΣΩΛΗΝΑΣ ΚΑΙ ΚΑΛΥΨΗ ΓΙΑ ΜΕ ΤΟ ΧΕΡΙ ΝΑ ΑΝΟΙΞΕΙ

1.8

ΑΠΟ ΓΡΑΦΊΤΗ ΛΟΥΤΡΟ

1

1

Θερμοκρασία ελεγχόμενη επένδυση του λουτρού, υλικό SS316L

1.9

ΚΑΥΣΤΗΡΑΣ ΑΕΡΊΟΥ

Καυστήρας αερίου που τοποθετείται στην κάλυψη φούρνων για το σωλήνα μετωπών που θερμαίνει και που προθερμαίνει.

1.1

ΓΡΑΦΕΙΟ ΕΛΕΓΧΟΥ ΚΑΙ ΔΥΝΑΜΗΣ

ΈΛΕΓΧΟΣ PLC

Siemens S7/300

HMI (ΟΘΌΝΗ ΑΦΉΣ)

1

ΕΞΩΤΕΡΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ (L*W*H)

1200*500*1800mm

1.12

ΜΑΚΡΙΝΟ ΣΥΣΤΗΜΑ

PC μέσω του θεατή ομάδας και Διαδίκτυο που συνδέεται

2

ΚΥΡΙΕΣ ΕΠΙΛΟΓΕΣ

ΕΝΑΣ ΧΕΙΡΙΣΤΗΣ LD5540-Δ

ΔΥΟ MANIPULTORS LD5540-S

2.1

ΜΟΝΑΔΑ ΑΦΑΙΡΕΣΗΣ ΚΟΜΜΑΤΙΟΥ

Αυτόματα μονάδα αφαίρεσης, που εξοπλίζεται με ένα λαμβάνον αυτοκίνητο για να μεταφέρει τις ρίψεις στο καροτσάκι αποθήκευσης άμεσα.

1

1

2.2

ΣΥΣΚΕΥΗ ΑΝΑΤΙΝΑΞΗΣ ΠΥΡΟΒΟΛΙΣΜΩΝ

Ανατίναξη σκονών χαλκού για τον καθαρισμό κύβων

1

1

2.3

ΦΙΛΤΡΟ ΚΑΙ ΜΟΝΑΔΑ ΑΝΑΡΡΟΦΗΣΗΣ ΓΙΑ ΤΗ ΡΙΨΗ ΤΗΣ ΒΑΛΒΙΔΑΣ

Για την αναρρόφηση σκόνης ψευδάργυρου oxid στον καθαρισμό του φούρνου

2.4

ΓΕΡΑΝΟΣ ΜΕ ΤΟΝ ΗΛΕΚΤΡΙΚΟ ΑΝΕΛΚΥΣΤΗΡΑ

500 κλ

500KG

2.5

ΠΝΕΥΜΑΤΙΚΟ ΑΝΟΙΓΜΑ ΤΟΥ ΠΥΡΗΝΑ ΠΟΥ ΠΑΡΕΜΒΑΛΛΕΙ ΤΟ ΠΑΡΑΘΥΡΟ

Αυτόματα ανοίγοντας από έναν πνευματικό κύλινδρο Με το χέρι να κλείσει μετά από τη ρύθμιση πυρήνων είναι τελειωμένο.

3

ΗΛΕΚΤΡΙΚΕΣ ΕΠΙΛΟΓΕΣ

ΕΝΑΣ ΧΕΙΡΙΣΤΗΣ LD5540-Δ

ΔΥΟ MANIPULTORS LD5540-S

3.1

ΕΠΑΦΕΑΣ ΕΝΈΡΓΕΙΑΣ ΕΚΤΆΚΤΟΥ ΑΝΆΓΚΗΣ

1

Με τα κουμπιά στάσεων έκτακτης ανάγκης για το σκοπό ασφάλειας: υπάρχουν αυτόματες κλειδωμένες πόρτες και πλήρης μονάδα φρακτών.

3.2

ΕΙΔΙΚΑ ΚΑΛΩΔΙΑ

10 Μ

4

ΕΠΙΛΟΓΕΣ ΚΥΒΩΝ

ΕΝΑΣ ΧΕΙΡΙΣΤΗΣ LD5540-Δ

ΔΥΟ MANIPULTORS LD5540-S

4.1

ΦΛΑΝΤΖΕΣ ΚΥΒΩΝ

4.2

ΜΕΤΡΗΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΤΩΝ ΚΥΒΩΝ

Έλεγχος PID

4.3

ΑΠΟ ΓΡΑΦΊΤΗ ΛΟΥΤΡΟ ΜΕΤΡΗΣΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ

Έλεγχος PID

4.4

ΚΥΚΛΩΜΑ ΑΝΤΛΙΩΝ ΓΙΑ ΤΟ ΣΥΝΕΧΗ ΚΑΘΑΡΙΣΜΟ ΤΟΥ ΑΠΟ ΓΡΑΦΊΤΗ ΛΟΥΤΡΟΥ

4.5

Μέγιστες διαστάσεις κύβων

550*400mm

4.6

Μέγιστο πάχος κύβων

270mm

4.7

Μέγιστο ανοίγοντας κτύπημα κύβων

370mm

4.8

Μέγιστο βάρος κύβων

200KG

4.9

Μέγιστη δύναμη του κλεισίματος κύβων

1500KG

4.1

Μέγιστη δύναμη του συστήματος εκτίναξης

500KG

4.11

Μέγιστο κτύπημα συστημάτων εκτίναξης κύβων

50mm

5

ΕΠΙΛΟΓΕΣ ΑΕΡΊΟΥ ΘΕΡΜΑΝΣΗΣ

ΕΝΑΣ ΧΕΙΡΙΣΤΗΣ LD5540-Δ

ΔΥΟ MANIPULTORS LD5540-S

5.1

Πίεση προπανίου

0,5 φραγμός

5.2

Ροή προπανίου

0,225 μ3/χ

6

ΕΠΙΛΟΓΕΣ ΧΡΗΣΙΜΟΤΗΤΩΝ

ΕΝΑΣ ΧΕΙΡΙΣΤΗΣ LD5540-Δ

ΔΥΟ MANIPULTORS LD5540-S

6.1

Μέγεθος εξοπλισμού: L*W*H

6500*6000*3400mm

7000*7000*3687mm

6.2

Συνολικό βάρος

13T

6.3

Συνολική δύναμη

125KW

180KW

6.4

Λειτουργούσα τάση

380V

380V
