Λεπτομέρειες:
|
|
| Τόπος καταγωγής: | Κίνα (ηπειρωτική χώρα) |
|---|---|
| Μάρκα: | DZ |
| Πιστοποίηση: | CE ISO |
| Αριθμό μοντέλου: | Nc-62 |
|
Πληρωμής & Αποστολής Όροι:
|
|
| Ποσότητα παραγγελίας min: | 1set |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Ξύλο |
| Χρόνος παράδοσης: | 30 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 100set/sets το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| ΔΙΑΣΤΑΣΕΙΣ (L*W*H): | 3000*3100*2900mm | Δύναμη μηχανών: | 16.5KW |
|---|---|---|---|
| Εκτιμημένη τάση: | 380V | Μέγιστη διάμετρος της στίλβωσης της ρόδας: | 600mm |
| Ελάχιστη διάμετρος της στίλβωσης της ρόδας: | 400mm | Ταξίδι Χ-άξονα (χιλ.): | 1200 |
| Ταξίδι Υ-άξονα (χιλ.): | 1100 | Ταξίδι ζ-άξονα (χιλ.): | 700 |
| Ταξίδι u-άξονα (χιλ.): | ±90° | Ταξίδι β-άξονα (χιλ.): | ±360° |
| Ταξίδι W-άξονα (χιλ.): | ±360° | Όνομα: | ρομποτική γυαλίζοντας μηχανή |
Περιγραφή προϊόντων

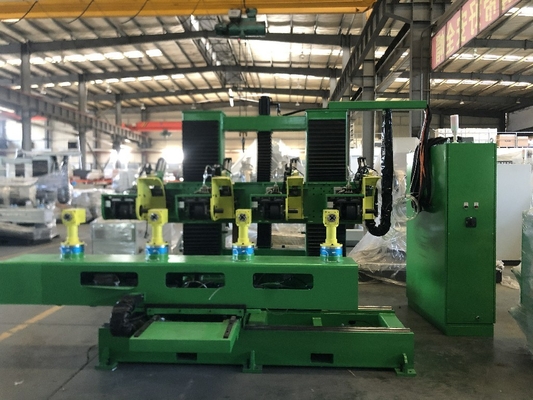

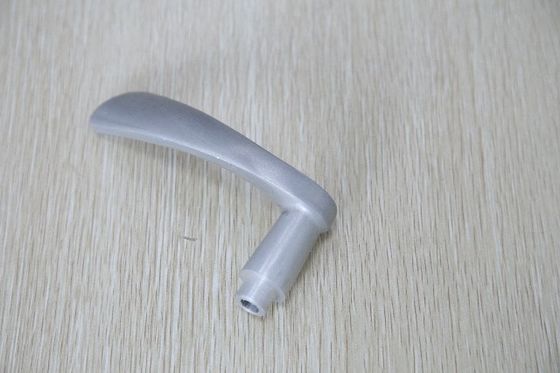

Πλήρης αυτόματη γυαλίζοντας μηχανή ψηφιακού ελέγχου για τις κλειδαριές/τις λαβές πορτών
• Σύστημα ελέγχου κινήσεων της Ιταλίας Promax για ομοιόμορφος & υψηλός - λειτουργίες ποιοτικής επεξεργασίας
• 6 προγραμματίσημοι interpolable άξονες NC
• Κύρια buffing μηχανή 4 αριθ., 1500 περιστροφές/λεπτό & 7,5 KW κάθε, Siemens σερβο Γερμανία
• 7» οθόνη αφής χρώματος LCD Teach του κιβωτίου
• Βαριά βάση ιδρύματος μηχανών του χάλυβα, πάχος 250 χιλ.
• Εργαλείο & ράφι υψηλής ακρίβειας με τη φωτογραφική διαφάνεια για τη μετάδοση X/Y.
• Κύρια δομή Υ-άξονα που ενώνεται στενά με τον τετραγωνικό σωλήνα & μετρίαση για τη σταθερότητα & την ακαμψία. Υ
• Η κύρια δομή ζ-άξονα ένωσε στενά ολοκληρωτικά, καλή ακαμψία, υψηλή ακρίβεια & υψηλή κινούμενη ταχύτητα.
• Κιβώτιο οδήγησης εργαλείων W-άξονα, που εισάγεται από την Ταϊβάν.
• Τηλεσκοπική κάλυψη του άξονα X/Y φιαγμένη από χάλυβα.
• Αυτόματη αποζημίωση πίεσης
• Αυτόματο σύστημα λίπανσης
• Λιμένας USB, διακόπτης κλειδιών κλειδαριών μνήμης usb
• Λαμπτήρας μηχανών για την ένδειξη
ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ
| SR. Αριθ. |
Περιγραφή | UOM | Προδιαγραφή |
| 1 | Πρότυπο μηχανών | NC64L | |
| 2 | Πίνακας: | ||
| Επιτραπέζιο μέγεθος (LxW) | χιλ. | 2740*375 | |
|
Ύψος από το έδαφος (χωρίς προσάρτημα)
|
χιλ. | 880 | |
| Jig περιστρεφόμενη ταχύτητα | περιστροφή/λεπτό | 20 | |
| Αριθ. της ευρετηρίασης των σταθμών | Αριθ. | 4 | |
| Μέγεθος σταθμών/εργασία Dia. (ανώτατος) | χιλ. | 350 | |
| Επιτραπέζιος τύπος |
Κινητός - πίνακας που κινείται από τη βίδα ράβδων/σφαιρών βιδών. Οδηγημένος από τη σερβο μηχανή.
|
||
| Συνδεμένη μηχανή για τον πίνακα | Σερβο μηχανή | ||
| Συστατικά που στερεώνουν/κατανάλωση αέρα | 2 M3/Hour | ||
| Περιστροφική μηχανή ταχύτητας σταθμών | Περιστροφή/λεπτό | 1500 | |
| 2 | X/Y/Z/U/V/W άξονας: | ||
| Χ ταξίδι άξονα | χιλ. | 1000 | |
| Χ μέγιστη ταχύτητα άξονα | m/min | 20 | |
| Ταξίδι άξονα Υ | χιλ. | 900 | |
| Μέγιστη ταχύτητα άξονα Υ | m/min | 20 | |
| Ταξίδι άξονα Ζ | χιλ. | 700 | |
| Μέγιστη ταχύτητα άξονα Ζ | m/min | 20 | |
| Άξονας του U | Βαθμός. | ±90° | |
| Μέγιστη ταχύτητα άξονα του U | Βαθμός/SEC | 20 | |
| Β άξονας | Βαθμός. | ±360° | |
| Β μέγιστη ταχύτητα Β άξονα | Βαθμός/SEC | 30 | |
| Άξονας W | Βαθμός. | ±360° | |
| Μέγιστη ταχύτητα άξονα W | Βαθμός/SEC | 30 | |
| 3 | Buffing/στίλβωσης κεφάλια: | ||
| Αριθμός κεφαλιού | Αριθ. | 4 | |
| Κύρια γυαλίζοντας μηχανή αξόνων | KW | 30 (4 αριθ. Χ 7,5 KW κάθε) | |
| Επιτρεπτό ύψος εργασίας | χιλ. | 300 | |
| Μέγεθος ροδών στίλβωσης (αναλώσιμο) | χιλ. | 600*60*15 χιλ. | |
| Γυαλίζοντας ένωση (αναλώσιμη) | Τύπος | Στερεό κερί | |
| Σύνθετο μέγεθος στίλβωσης (αναλώσιμο) | χιλ. | 450*55*30 χιλ. | |
|
Σύνθετη εφαρμογή στίλβωσης
|
Αυτόματη συσκευή για τη στερεά σύνθετη σίτιση στη γυαλίζοντας ρόδα σε κανονική βάση συγχρονισμού. | ||
| Γυαλίζοντας ρόδα (αναλώσιμη) | Κάνετε | ΚΙΝΑ - ΠΟΥ ΓΙΝΕΤΑΙ ΣΕ XIAMEN | |
| Γυαλίζοντας ένωση (αναλώσιμη) | Κάνετε | ΚΙΝΑ - ΠΟΥ ΓΙΝΕΤΑΙ ΣΕ XIAMEN | |
| Τύπος στίλβωσης της ρόδας | Βαμβάκι, στερεά ράβοντας ρόδα | ||
| 4 | Αυτόματη αποζημίωση πίεσης | Ναι διαθέσιμος | |
| 5 | Πίεση συμπιεσμένου αέρα | Φραγμός | φραγμός 6 |
| 6 | Διάμετρος της σύνδεσης αναρρόφησης για τη συλλογή σκόνης | χιλ. | 500*500 (2 συνδέσεις κάθε μηχανή) |
| 7 | Συνδεδεμένο σύνολο φορτίο | KW | 43 |
| 8 | Συλλέκτης σκόνης | ||
| 9 | Διάσταση μηχανών (L×W×H) | χιλ. | 5300*3400*3000 |
| 10 | Συνολικό βάρος μηχανών | Κλ | 8000 |
| 11 | Κύριες Buffing αξόνων μηχανές | Η ικανότητα & κάνει | 7,5 KW - σερβο μηχανή SIEMENS (4 αριθ.) Διαμορφώστε το αριθ. - 1FL6096-1AC61-2LB1 |
| 12 | Μηχανές εργαλείων και κιβώτιο εργαλείων για όλο τον άξονα | Κάνετε | Ιταλία Rossi |
| 13 | Ρουλεμάν | Κάνετε | NSK ΙΑΠΩΝΊΑ Βαθύς ένσφαιρος τριβέας αυλακιού - 6005zz Βαθύς ένσφαιρος τριβέας αυλακιού - 6007zz Βαθύς ένσφαιρος τριβέας αυλακιού - 6015zz Βαθύς ένσφαιρος τριβέας αυλακιού - 6018zz Βαθύς ένσφαιρος τριβέας αυλακιού - 6204zz Βαθύς ένσφαιρος τριβέας αυλακιού - 6209zz Γωνιακός ένσφαιρος τριβέας επαφών - 7004C Ενισχυτικό κάθισμα - fk25-β Ενισχυτικό κάθισμα - ff25-β Ρουλεμάν σκαφών της γραμμής - LML16UU Ρουλεμάν βελόνων - KR26 |
| 14 | Πνευματικοί κύλινδροι | Κάνετε | AirTAC ΤΑΪΒΑΝ |
| 15 | Μηχανισμός διανομής | Κάνετε | Abb-ΕΛΒΕΤΟΣ |
| 16 | Μπουτόν | Κάνετε | Abb-ΕΛΒΕΤΟΣ |
| 17 | Ελεγκτής κινήσεων/σύστημα ελέγχου και σερβο μηχανή | Κάνετε | PROMAX - Ιταλία |
| 18 | Μειωτής εργαλείων σκουληκιών | Κάνετε | Ιταλία Rossi |
| 19 | Γραμμικοί ολισθαίνων ρυθμιστής και βίδα | Κάνετε | HIWIN - Ταϊβάν |
| 20 | Σερβο Drive | Κάνετε | PROMAX - Ιταλία |
| 21 | Αυτόματη αποζημίωση | Κάνετε | PROMAX - Ιταλία |
| 22 | Επαφέας | Κάνετε | Abb-ΕΛΒΕΤΟΣ |
| 23 | Επιτροπή δύναμης | Κάνετε | DELTA - Ταϊβάν |
| 24 | Κάτοχος θρυαλλίδων | Κάνετε | ΕΜΠΙΣΤΟΣΥΝΗ |
| 25 | Θερμικός ηλεκτρονόμος | Κάνετε | Abb-ΕΛΒΕΤΟΣ |
| 26 | Λαμπτήρας συναγερμών Tricolor | Κάνετε | HNTD |
| 27 | Μετασχηματιστής ελέγχου | Κάνετε | TENGNE |
| 28 | Καλώδιο | Κάνετε | Κίνα-TAIYANG |
| 29 | Σταθεροποιητής τάσης | Kva | 60 Kva, 1 αριθ. (που περιλαμβάνεται στην τιμή μηχανών) |
| 30 | Το προσάρτημα κόστισε/κόστος πενσών | Qty. | Μια σύνολο-4 μονάδες (που περιλαμβάνονται στην τιμή μηχανών) |
| 31 | Εξουσιοδότηση μηχανών | 1 έτος | |
| 32 | Εξουσιοδότηση του ελεγκτή | 2 έτη | |
